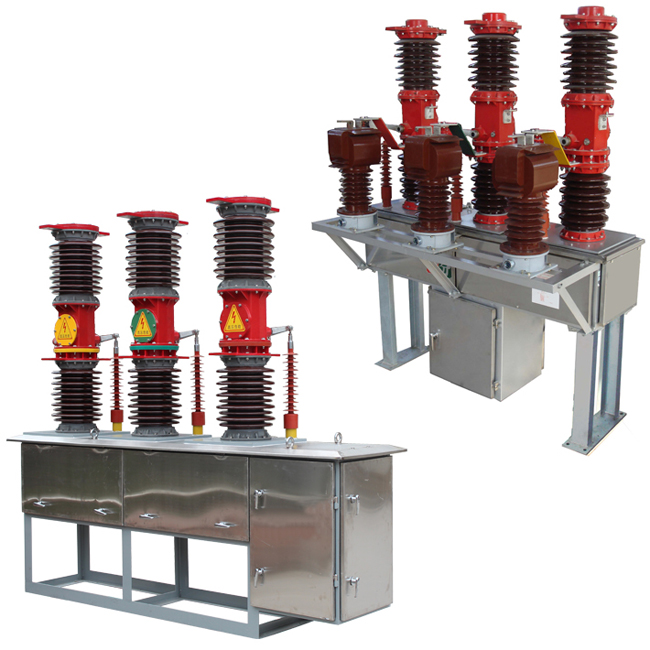

ZW7-40.5戶外高壓真空斷路器

産品概述
 ZW7-40.5型戶外高壓真空斷路器系三相交流50Hz，額定電壓爲40.5KV的戶外高壓電器設備。附裝彈簧操動機構或電磁操動機構，可以遠控電動分、合閘，也可就地手動儲能，手動分、合閘。設計性能符合GB1984-89《交流高壓斷路器》國家标準的要求，并滿足IEC-56《高壓交流斷路器》國際電工委員會标準的要求。ZW7-40.5型真空斷路器，主要用于戶外35KV輸變電系統的控制與保護，也适用于城、鄉配電網絡及工礦企業的正常操作與短路保護之用。該産品總體結構爲瓷瓶支柱式；上瓷瓶内裝真空滅弧室，下瓷瓶爲支柱瓷瓶。适用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸，使用壽命長、安裝維護方便等特點。


技術參數
項目
單位
參數
額定電壓
KV
40.5
額定電流
A
1600

2000

額定短路開斷電流
KA
25

31.5

額定短路關合電流（峰值）

63

80

額定短時耐受（熱穩定）電流

25

31.5

額定峰值耐受（動穩定）電流

63

80

額定短路持續時間

S

4

額定絕緣水平
1min工頻耐受電壓

幹式

KV

95

濕式

80

雷電沖擊耐受電壓（峰值）

185

額定操作順序                        分-0.3S-合分-180S-合分
額定短路開斷電流開斷次數
次
20
全開斷時間（配彈簧操動機構）
ms
≤80
機械壽命
次
10000
額定操作電壓
V
～ 220
—
觸頭開櫃
mm
20 +3.0
-2.0
觸頭超程
mm
5±1
彈跳時間
ms
≤5
每相回路  直流電阻
μΩ
≤120
斷路器外形尺寸（長×高×寬）
mm
2335×2275×500
斷路器帶機構總質量
kg
1100

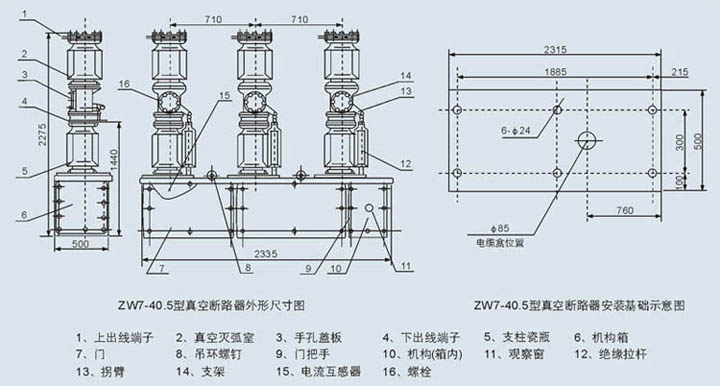

外形及安裝尺寸圖


訂貨須知事項
 訂貨時用戶應提供産品的型号、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準确級次，以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特别注明舊站原來的安裝尺寸。

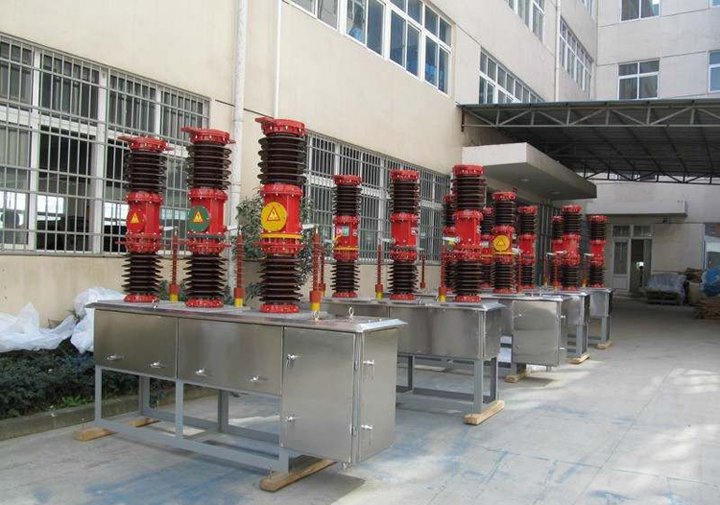

生産實景圖

采購：ZW7-40.5戶外高壓真空斷路器
