一、概述

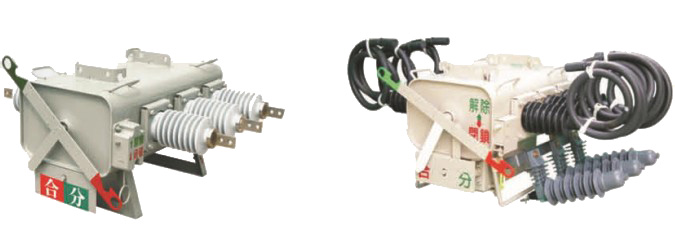

PGS-12/24/40.5型柱上負荷開關适用于額定電壓12kV、24kV、40.5kV，額定電流400A、630A，50/60Hz配電網開斷、關合電力系統中的負荷電流、過載電流，能夠自動將發生故障的配電線路區段隔離開。開關可配置智能微機控制器，可以手動操作電動操作和遠距離監視和控制。

二、主要技術性能

本體内部使用絕緣及滅弧性能良好的高純度的(99.9%)SF6氣體；具有極短的滅弧時間(1/2周波Cycle)和良好的絕緣恢複特性，絕緣性能極好。另外，負荷電流開斷時電弧的滅弧時間很短，開斷部位觸點消耗量小，因此不需要開斷部位的保修及更換。
開關采用彈簧儲能型操作機構；主回路的操作機構具備在0.06秒以内完成分閘或合閘，能與後備保護裝置很好地配合。
零表壓下保證絕緣性能及滅弧性能；如果SF6氣體洩漏導緻本體内部氣體壓力降到零表壓時、也能保證開關的額定絕緣水平及開斷能力。
開關進出線套管采用瓷質線纜型或端子型出線方式可選擇。
爲了防止開關因爲内部異常而引起其他壓力急劇上升時導緻開關箱體破裂，裝置高壓防爆洩壓裝置。防爆安全膜耐爆壓力爲4~6kg.f/cm(=0.4~0.6Mpa)
開關具有低氣壓閉鎖報警裝置和手動閉鎖裝置。
開關内置3隻電流互感器、一組零序電流互感器和6隻電壓傳感器，以采集配電網運行參數。電流互感器變比600:1A或1000:1A可選，精度爲0.5級。爲了防止電流測量裝置的過電流，産品配置過電流保護裝置。電壓傳感器電源側A、B、C和負荷側R、S、T共有6個，變比爲5800V/0.4V，精度穩定地保持在1.0%。

三、實用環境條件

周圍空氣溫度：－40℃~＋55℃
海拔： ≤2000M
風壓： 700Pa
爬電距離： 38mm/KV
覆冰厚度： 10MM
安裝廠所： 沒有火災、爆炸危險、嚴重污垢、化學腐蝕及劇烈振動的場所

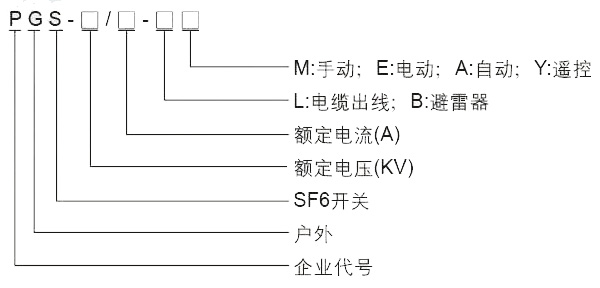

四、型号及含義
