一、概述

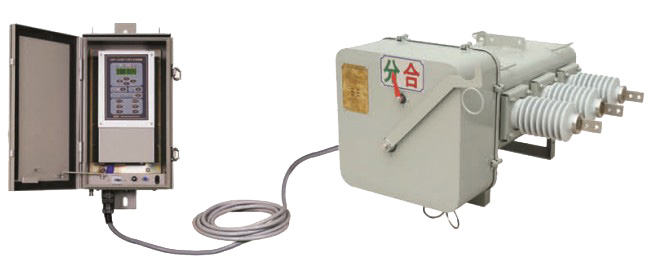

PGS-ASS型用戶分界負荷開關采用分段器模式,适用于10kV/20kV架空配電線路、分支線路和用戶終端線路，具有過電流、過電壓、欠電壓、接地故障保護功能。對閉鎖電流(900A)以内的過負荷故障或接地故障直接分閘并解除故障；對閉鎖點流(900A)以上的短路故障電流由後備保護裝置切除故障後分段器動作并分離故障區段；對缺相故障，由欠壓保護功能保護三相用戶的缺相保護及諧振等引起的過電壓保護。能迅速隔離保障區段，使故障隔離在用戶分界區段内，防止因用戶故障波及整條配電線路引起大面積停電事故發生。

二、主要技術性能

過負荷故障或接地故障電流在≤900A時開關直接分閘而解除故障；
短路故障由後備保護裝置切除故障後分段器動作并分離故障區段；
具有欠電壓和過電壓保護功能，保護三相用戶的缺相保護及諧振等引起的過電壓保護；
發生異相接地時，由開關直接動作分閘并迅速分離故障區段；
發生接地故障時，開關直接分閘而解除故障或可整定延時1s~2h分閘；
開關具有依據饋線接地故障穩态分量、故障相和非故障相暫态分量進行提取分析計算，依據零序電壓V0和零序電流I0的幅值、零序電流I0與零序電壓V0的相位進行綜合分析及比較作爲綜合判據，準确、迅速地判斷接地故障點位置及自動隔離故障區段的功能；
開關具有接地故障在線檢測功能；
具有接地、保護定值、設定偏差的矯正功能；
當同時發生接地故障和短路故障時，優先進行短路故障的動作；
具有抑制湧流和具有冷負荷起動抑制虛拟跳閘功能；
具有UVR欠壓保護功能；
具有OVR過壓保護功能；
依據潮流方向自動變換小電流單相接地保護定值；
短路故障發生在電源側，後轉移爲高阻抗地事故，開關在合閘狀态下分閘并分離故障區段；
在開關的電源側和負荷側發生斷線故障和發生高阻抗接地故障的直接分閘。迅速保護配電線路。并具有是否迅速分析的選擇功能；
通訊接口：RS-232/RS-485通訊接口和通訊模塊安裝位置；通信規約IEC60870-5-101協議/IEC60870-5-104協議(選項)；支持DNP3.0協議；支持GPRS/CDMA、中壓載波等通訊方式；
本地調試接口：RS232支持筆記本電腦、掌上電腦查詢測量數據、終端參數、定值、告警數據等；設置終端參數、定值；
開關内置3隻電流互感器、一組零序電流互感器和6隻電壓傳感器，以采集配電網運行參數。
電流互感器變化：600:1A或1000:1A可選，精度爲0.5級。爲了防止電流測量裝置的過電流，産品配置過電流保護裝置。電壓傳感器電源側A、B、C和負荷側R、S、T共有6個，變化爲5800V/0.4V，精度穩定地保持在1.0%。

三、使用環境條件

周圍空氣溫度：－40℃~＋55℃
海拔： ≤2000M
風壓： 700Pa
爬電距離： 38mm/KV
覆冰厚度： 10MM
安裝廠所： 沒有火災、爆炸危險、嚴重污垢、化學腐蝕及劇烈振動的場所
