由于近年來，銅價的上漲的原因，鋁材做爲替代銅導電件的趨勢有所擡頭，用在高壓開關櫃斷路器中的導電件有相當一部分被鋁合金材質所替代。就VS1真空斷路器來說，原1250A以下的觸臂的紫銅管由鋁棒材質所替代。但鋁合金的材質多種多樣，究竟哪種鋁材質才最适合做觸臂呢？

　　純鋁的導電率能達到30-35MS/M，相當于鑄銅T3的标準了，但由于純鋁的機械強度較低，所以并不适合機械加工和做爲有一定強度要求的環境使用，大家都知道，同等重量的鋁和銅，鋁的導電性能要比銅好，但是純鋁做爲VS1真空斷路器的觸臂，是不适合的，因爲，與櫃裡的靜觸頭的連接是動連接，在手車的運動中的梅花觸頭與櫃内的靜觸頭滑動連接後，所以并不适用于動觸臂。

　　在斷路器中的導電件中，原觸臂是采用銅棒材質，在産品的導電性能和機械強度上，有一定的要求，比如要求1250A回路電阻≤45uΩ,觸臂的抗拉強度和屈服強度應在動熱穩定實驗下通過才能使用，溫升≤65K，當觸臂的材質有更換時，應該做相應的性能測試，然後才能投放市場運行中。而現在的相當一部分廠家，在沒有通過試驗檢測合格的的情況下，把觸臂的材質任意更換成鋁合金的材質，設計的改動并不符合産品的運行規律，給自身的産品帶來不安全隐患。

　　現在運行的VS1真空斷路器的觸臂一共有現在幾種形式，我們就性價做一下比較。

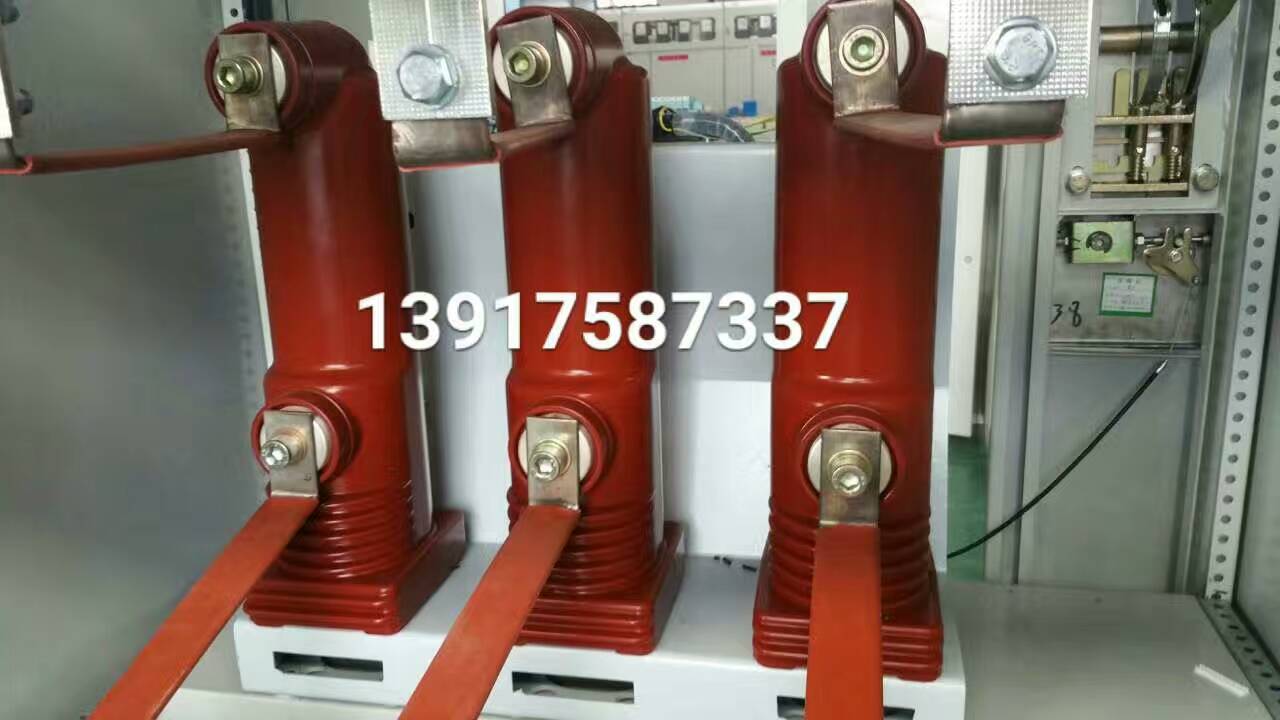

　　第一種：原觸臂采用紫銅管，上下出線座及支架采用的鋁材質。這種形式是通用的标準設計.

　　第二種：觸臂與上下出線座成一體，采用鋁材質，但與梅花觸頭相連的部分采用銅觸臂，也就是增大了鋁出線座的長度，縮短了原銅觸臂的尺寸，這種觸臂的優點是産品成本有所降低。

　　但可能會出現一些問題:

　　第一種:這種鋁材是鑄造成形的,機械強度和導電率相對要低,銅頭鋁臂的連接部分采用螺栓連接，而現有的螺栓處采用鐵螺栓，磁性很大，在産品運行中必定會産生渦流，而且與相鄰的靜觸頭的螺栓一起形成了強磁場，兩處渦流發生的熱量太過于集中，而梅花觸頭與觸臂和靜觸頭的接觸本身就會因接觸電阻過大發熱，時間長了，會引起這幾處點的熱量無法迅速傳導出去，并且銅與鋁接觸後，時間長了，搭接面會因兩種材質的熱膨脹系數的不同而引起螺栓的松動，應力發生變化，溫升過高而引發事故。

　　第二種:是用高強度和高導電性能的特殊鋁合金材質生産出來的鋁觸臂,設計與第一種相同，隻不過是材質換成了與梅花觸頭的接觸部分采用特殊工藝,表面鍍銀,回路電阻和溫升、動熱穩定經測試合格。
